Der HPCBlade ist ein innovatives Strukturkonzept, das von Jigsaw Structures Ltd entwickelt wurde und darauf abzielt, das Design und die Herstellung von Windturbinenblättern grundlegend zu verändern. Dieses System entfernt sich von traditionellen internen Sparandcore-Architekturen hin zu einem rippenbasierten, voll belasteten Blatthautenlayout, das die internen Lastwege vereinfacht. Konzipiert, um die Herausforderungen sehr großer Rotorblätter zu bewältigen – einschließlich Transport, Herstellungskosten und Zuverlässigkeit. Die HPCBlade integriert außerdem modulare Montagetechniken und einen einzigartigen Hubadaptionsmechanismus für Nachrüstungen und Neubauanwendungen. Das Ziel ist es, skalierbarere, zuverlässigere und kostengünstigere Schaufeln für kleine bis mittlere Windturbinenmärkte zu ermöglichen und gleichzeitig zukünftige Offshore-Entwicklungen zu unterstützen.

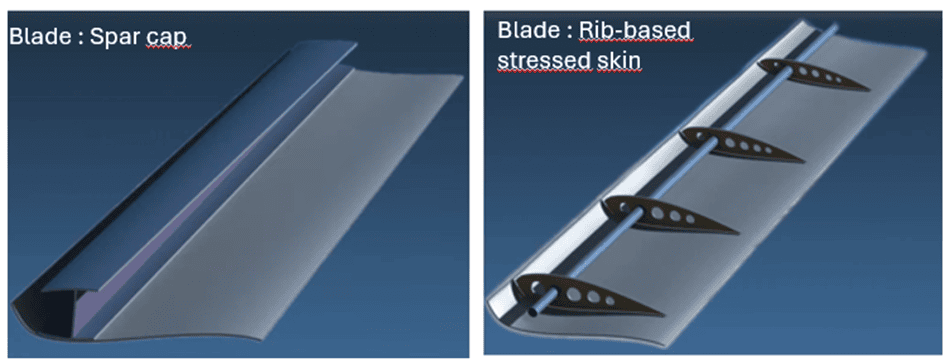

Quelle : Jigsaw Structures. Windturbinenblatt mit Spardeckel-Design (links). Windturbinenblatt mit rippenbasiertem Stresshautdesign (Rechts)
Die Technologie
Im Kern überdenkt die HPCBlade-Technologie die innere Struktur von Turbinenschaufeln, indem sie herkömmliche Verbundmast- und Wabenkerne durch eine rippenbasierte, spannungsbasierte Hautarchitektur ersetzt. Dieser Wandel vereinfacht die Fertigung und adressiert viele der Einschränkungen von gebundenen Verbundwerkstoffsystemen und mechanischen Befestigungselementen. Da die belastete Hülle Lasten effizienter und konstanter trägt, erhöht das Design die mechanische Zuverlässigkeit und erleichtert gleichzeitig modularen Bau – was Transport und Installation erleichtert. Weitere Innovationen umfassen ein inneres Referenzrohr für präzise Montage und einen verbesserten Ansatz zur Anpassung der Wurzelnabe, der eine einfachere Integration mit Turbinengondeln ermöglicht.
Der Leichtbauaspekt
Leichtgewichtung ist ein inhärenter Vorteil des HPCBlade-Designs. Durch die Optimierung der internen Lastverteilung durch ein belastetes Haut- und Rippennetz – anstatt auf schwere Holme und komplexe Verbindungsstellen zu setzen – kann die Blattstruktur selbst deutlich leichter werden, ohne Festigkeit oder Steifigkeit zu beeinträchtigen. Die Massereduzierung senkt nicht nur Material- und Herstellungskosten, sondern verringert auch die Belastung des Antriebsstrangs und der Stützstrukturen der Turbine, was wiederum die Lebensdauer verlängern und die Gesamteffizienz steigern kann. Diese Reduzierung des strukturellen Gewichts ist entscheidend, um zukünftigen Anforderungen an größeren und leistungsstärkeren Windkraftanlagen zu decken, die transportabel und wirtschaftlich bleiben müssen.
