Das System – Topologieoptimierte Flugzeugtür
Die im Rahmen der Zusammenarbeit zwischen SOGECLAIR und voxeljet entwickelte Flugzeugtür stellt ein hochbelastetes strukturelles Subsystem des Rumpfes dar. Sie gewährleistet Kabinendruckdichtheit, Notöffnungsfunktionalität sowie langfristige Ermüdungsfestigkeit.
Als Teil der Primärstruktur muss die Tür komplexe Lastpfade aus Druckzyklen, Scharnierkräften sowie Crash- und Aufprallszenarien aufnehmen und gleichzeitig enge Toleranzen sowie zuverlässige Dichtsysteme sicherstellen. In diesem Projekt wurde die Tür nicht als klassische Baugruppe aus Rippen und Blechschalen betrachtet, sondern als integriertes lasttragendes System, bei dem strukturelle Effizienz und Fertigbarkeit gemeinsam optimiert werden.

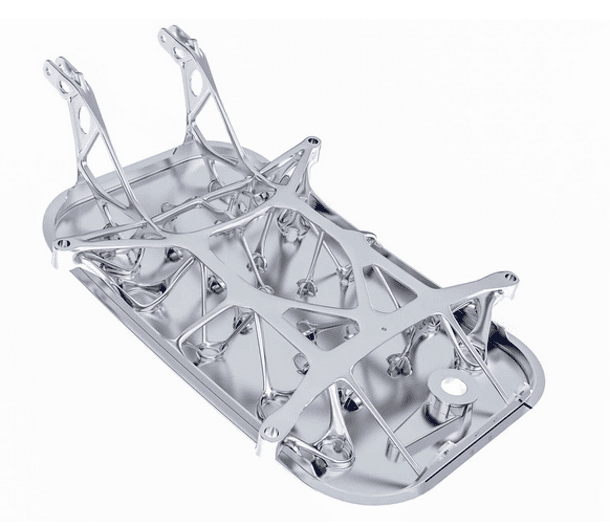

Bildquelle: voxeljet (SOGECLAIR–voxeljet als aktuelles Industriebeispiel; keine Verbindung zu TGM)
Die Technologie
Der Entwicklungsansatz kombiniert Topologieoptimierung, fortgeschrittene Simulation und additiv unterstützte Gießprozesse in einer durchgängigen digitalen Prozesskette.
Die Ingenieurteams von SOGECLAIR nutzten Optimierungssoftware wie Altair HyperWorks, um verschiedene Lastfälle – insbesondere Druckbelastung und strukturelle Beanspruchung – iterativ zu analysieren und eine optimale Materialverteilung abzuleiten.
Die resultierende bionische, lastpfadorientierte Geometrie wurde anschließend hinsichtlich Fertigbarkeit durch Gießsimulation validiert und über 3D-gedruckte PMMA-Modelle von voxeljet realisiert. Diese Muster ermöglichten eine präzise Feingussfertigung von Aluminiumbauteilen und verbinden die Gestaltungsfreiheit additiver Fertigung mit der industriellen Reife konventioneller Gießprozesse.
Der Leichtbauaspekt
Das zentrale Ergebnis der topologieoptimierten Flugzeugtür ist eine signifikante Reduktion der Strukturmasse um bis zu rund 30 %, bei gleichzeitig erhaltener oder verbesserter Steifigkeit und Festigkeit.
Material wird ausschließlich entlang der primären Lastpfade konzentriert, wodurch redundante Verstärkungsstrukturen herkömmlicher Designs eliminiert werden. Dies führt nicht nur zu einem verbesserten Steifigkeits-Gewichts-Verhältnis, sondern ermöglicht auch eine Reduktion der Bauteilanzahl und vereinfacht die Montage.
Aus systemischer Luftfahrtsicht wirken sich diese Gewichtseinsparungen direkt auf den Kraftstoffverbrauch sowie die CO₂-Emissionen über den gesamten Lebenszyklus des Flugzeugs aus. Damit wird Topologieoptimierung zu einem zentralen Enabler für nächste Generationen leichter Luftfahrtstrukturen.
Quellartikel Hier: https://www.voxeljet.com/additive-manufacturing/case-studies/aerospace/topology-optimization-in-aviation/
