Porsches Sicherheitskäfigsystem
Porsche hat den sicherheitsorientierten Leichtbau auf ein neues Niveau gehoben, indem der konventionelle Stahl-Überrollkäfig eines seriennahen Rennfahrzeugs durch einen fortschrittlichen Sicherheitskäfig aus Carbonfaser ersetzt wurde.
Das System wurde in Zusammenarbeit mit Porsche, Action Composites GmbH sowie Forschern der University of Stuttgart entwickelt. Ziel war es, FIA-konformen Crashschutz bereitzustellen und gleichzeitig die Masse innerhalb eines stark begrenzten Fahrzeugbauraums signifikant zu reduzieren.
Im Gegensatz zu traditionellen Stahlrohrkäfigen, die in die Karosseriestruktur eingeschweißt werden, entwickelte Porsche eine strukturell integrierte Verbundstruktur, die sich in eine serienbasierte Rennplattform integrieren ließ, ohne Kompromisse bei Fahrersicherheit, Steifigkeit oder Package-Effizienz einzugehen.

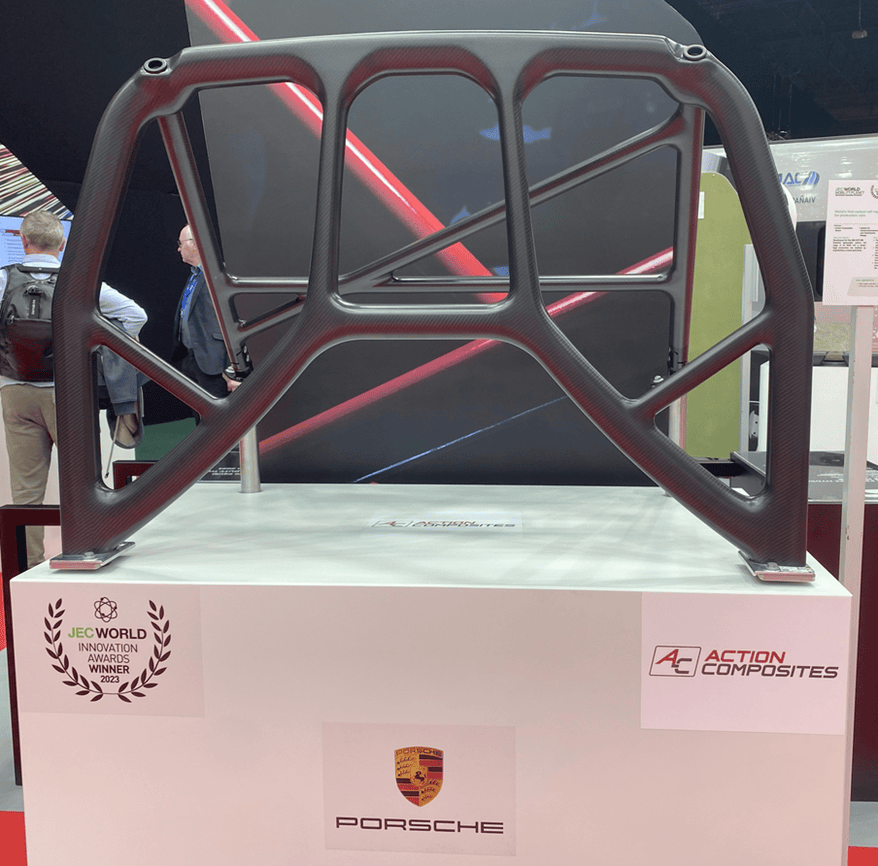

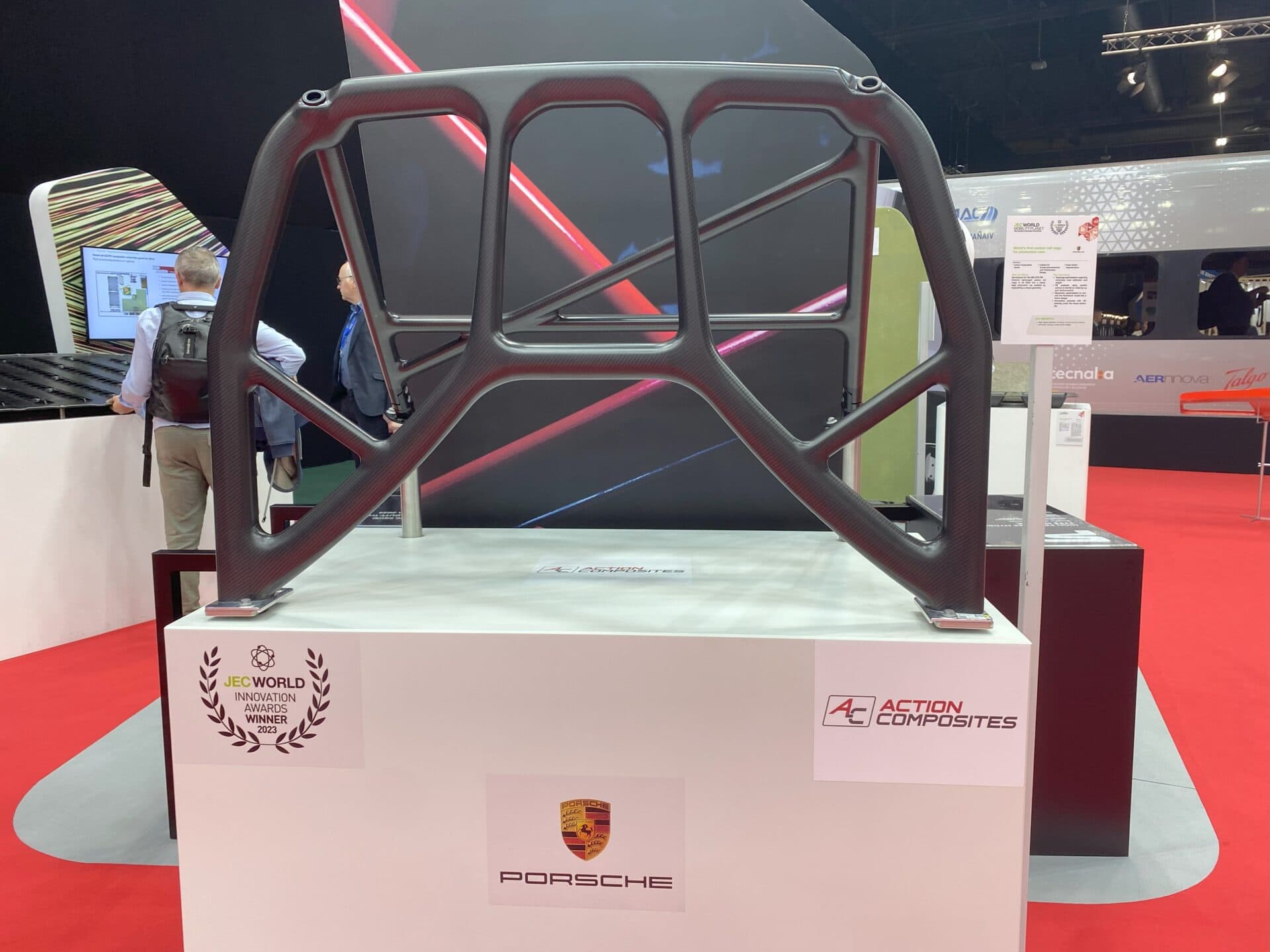

Das Projekt erlangte internationale Aufmerksamkeit und wurde bei den JEC Composites Innovation Awards als weltweit erster Carbon-Überrollkäfig für Serienfahrzeuge ausgezeichnet.
Quelle: Action Composites / CompositesWorld
Die Technologie
Die größte technische Herausforderung bestand darin, eine sicherheitsrelevante, metallbasierte Architektur in eine Carbonfaserstruktur zu übertragen. Während Stahl Aufprallenergie durch plastische Verformung absorbieren kann, verhalten sich Carbonverbundwerkstoffe unter Crashbelastung grundlegend anders.
Porsche begegnete dieser Herausforderung durch eine bionische, topologieoptimierte Geometrie, welche die Lasten deutlich effizienter innerhalb der Käfigstruktur verteilt.
Die Ingenieure entwickelten hierfür einen dreistufigen Struktur-Optimierungsprozess, der CAD-Modelle mit Finite-Elemente-Simulationen verknüpfte, um verschiedene FIA-Crash- und Überschlagsszenarien zu analysieren und zu bewerten.
Der finale Sicherheitskäfig wurde im sogenannten One-Shot-Compression-Molding-Verfahren gefertigt. Dadurch konnten komplexe Geometrien als konsolidierte Verbundstruktur hergestellt werden, anstatt mehrere Einzelkomponenten zu montieren.
Dies reduzierte die Anzahl der Verbindungsstellen, verbesserte die Reproduzierbarkeit und erhöhte gleichzeitig die Eignung für Kleinserienanwendungen im Motorsport.
Der Leichtbau-Aspekt
Dieses Projekt verdeutlicht, dass moderner Leichtbau längst nicht mehr nur den Austausch von Materialien bedeutet – vielmehr geht es um die vollständige Neugestaltung des Lastpfads.
Durch den Ersatz von Stahl durch Carbonfaser sowie die geometrische Optimierung mittels biomimetischer Konstruktionsprinzipien konnte Porsche die strukturelle Masse erheblich reduzieren und gleichzeitig ein außergewöhnlich hohes Crashschutzniveau sicherstellen.
Das geringere Fahrzeuggewicht verbessert Beschleunigung, Bremsleistung, Kurvendynamik und die gesamte Rennperformance – entscheidende Faktoren im Motorsport, wo jedes Kilogramm zählt.
Noch wichtiger ist jedoch, dass dieses Projekt zeigt, wie moderne Verbundwerkstoffe, simulationsgestützte Entwicklungsmethoden und integrierte Fertigungsprozesse selbst traditionell schwere Sicherheitsstrukturen neu definieren können.
Damit eröffnet sich der Weg für zukünftige Hochleistungsfahrzeuge mit intelligenteren und deutlich leichteren Fahrzeugarchitekturen.
